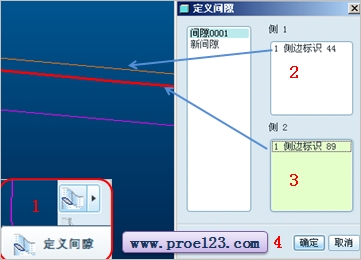

现在要通过在图形窗口中选取模型间隙对其进行定义，要确认当前模式为IDD“修复”模式。 1.点击“定义间隙(Define Gap)”命令，在定义间隙对话框中分别选择要被修补的间隙的两个边链作为则1(Side 1) 和则2(Side 2) 参照，点击确定完成间隙的定义，如图1。
图1 2.完成间隙定义后，选择“添加到线框 (Add to Wi。reframe)”命令，再点选“修复 (Repair)”命令，就可以完成自定义间隙的修复，如图2
图2 知识扩充：为什么将间隙添加到线框中？ 您必须将模型中已标识的间隙添加到线框中，以定义其拓扑连接。“修复” (Repair) 工具使用拓扑约束作为输入，以封闭曲面之间的间隙。 |
