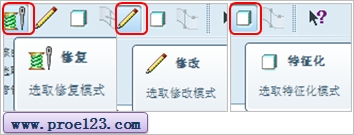

Proe5.0 IDD有三种模式分别是：修复模式，修改模式和特征化模式，您可以右键单击模型，在快捷菜单上访问这些模式，或在 IDD 工具栏上选择各自的表示图标，如图1。

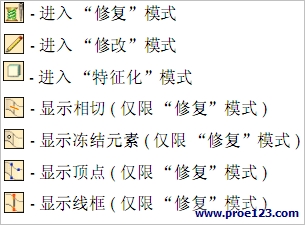

图1 每个模式都是一组工具，可对导入的外部数据执行越来越复杂的分析、转换，下面分别介绍他们作用。 修复模式： 查找并移除间隙和薄片曲面、添加 UV 曲线、根据用户定义的线框模型进行线框编辑和自动修复。提供几何数据的选取过滤器，并提供线框、顶点与相切的显示选项。 修改模式：修改单独的曲线和曲面以及替换单侧边。如果设计意图是修改导入几何而非修复几何，可选择此模式。 特征化模式： 将静态几何转换为具有可修改属性的显式程序性几何。特征化模式工具可将导入模型中的现有几何类型转换为 IDD 虚拟特征，如圆柱、平面、拉伸或旋转。特征化模式还允许您更改虚拟特征的草绘或方向，以及修剪或延伸、合并或相交、封闭或移除曲面。也可以通过约束或拖动进行转换。 下面介绍IDD模式中相关命令 “模式”工具栏：使用“模式”(Mode) 工具栏可访问各种模式并设置用来查看“修复”线框的显示选项，如图2。

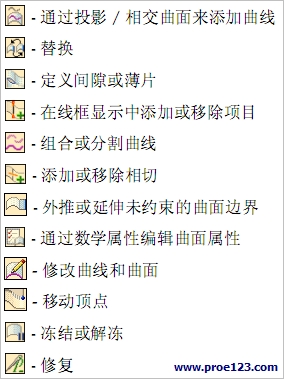

图2 “修复”工具栏：使用“修复”(Repair) 工具栏可访问特定的修复工具，如图3.
图3修复模式下相关命令 “修改”工具栏：使用“修改”(Modify) 工具栏可访问特定的曲面和曲线修改工具，如图4。

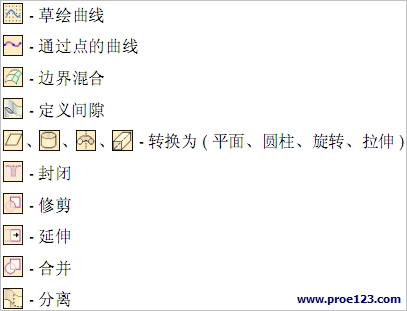

图4修改模式下相关命令 “特征化”工具栏：使用“特征化”(Featurize) 工具栏可访问特定的修复工具，如图5。
图5特征化模式相关命令 |
