所有破面都修补完成后就可以进行实体化把曲面转换成实体模型，Proe5.0中可以通过修改“特征属性”(Feature Properties)来使曲面进行实体化。 1.修补工作完成后（消灭了所有黄色线），点击“确定”退出IDD环境，但是现在“导入特征”必须处于“编辑定义”状态，如图1。

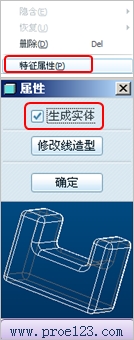

图1 2.单击“编辑”(Edit) 菜单>“特征属性”(Feature Properties)，在“属性”(Properties) 对话框中选择 “生成实体”(Make Solid) 复选框，点击“确定”后“导入特征”由曲面变成实体。
图2 |
