前面已经介绍如何修补间隙，但是Proe中导入外部数据后经常出现部分曲面丢失的情况，这时必须添加缺失的曲面。本例中使用 “边界混合”(Boundary Blend) 工具在外部特征中添加新曲面，然后使用“组合” (Combine)工具把新曲面连接到包含面组的元件。 1.要在IDD环境下增加“边界混合”曲面必须切换到“特征化”(Featurize)模式。点击特征化图标进入特征化模式，点选边界混合命令，如图1。

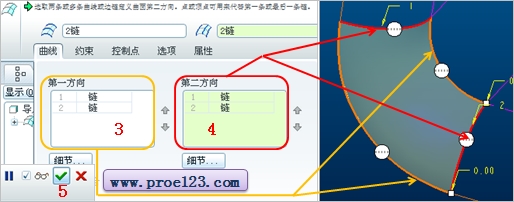

图1 2.在边界混合面板里面分别为第一方向和第二方向选择参照边链，如图2。

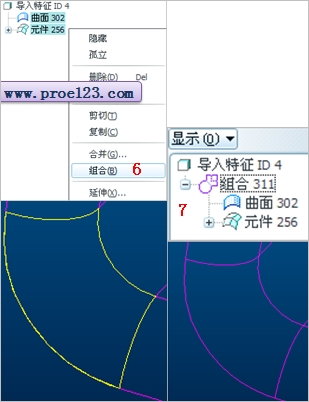

图2 3.边界混合创建新曲面后，选择面组元件和新曲面->点选右键“组合”将新边界混合曲面连接到面组的元件中来，这样会自动合并黄色边界线变成紫红色，如图3。
图3 4.如果不采用“组合” (Combine)工具，也可以直接拖动新曲面到面组元件中来，可以达到第3步的目的。例如拖动“曲面302”至“元件256”，如图3
图4 |
